ЩУ-1

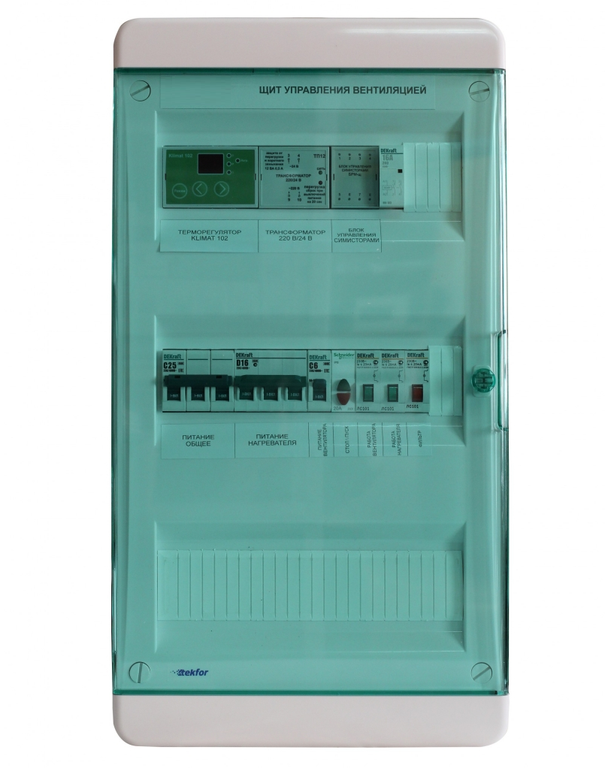

Щит управления электрокалориферами ЩУ-ЭП-Р1Р1-3.1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЩУ-1

  • Мощность приточного вентлятора 220В: 0,55 кВт
  • Мощность вытяжного вентлятора 220В: 0,55 кВт
  • Регулировка скорости приточного вентилятора.
  • Регулировка скорости вытяжного вентилятора.
  • Электричекий нагреватель: до 3кВт/220В/1ф
  • Габаритные размеры: 398х535х102
  • Материал корпуса: пластик
  • Степень защиты: IP41
  • Вес: 8,0

ПРИМЕНЕНИЕ

Щиты управления электрическими нагревателями ЩУ-1 применяются в приточных и приточно-вытяжных системах с электрическим нагревателем. Возможно подключение и управление отдельно приточным и отдельно вытяжным вентилятором. Возможна регулировка скорости приточного и вытяжного вентилятора. Подключение нагревателей на 220 В 1 фаза, 380 В 2 фазы и 380 В 3 фазы. Мощность электрического нагревателя – до 3-х кВт

Отключение питания нагревателя при срабатывании биметаллических термовыключателей калорифера. Запуск системы одной кнопкой. Пластиковый корпус с радиатором на задней стенке.

СТАНДАРТНЫЕ ФУНКЦИИ

- ручной пуск и остановка вентсистемы;
- плавная регулировка скорости вращения приточного вентилятора(в зависимости от модификации щита управления);
- плавная регулировка скорости вращения вытяжного вентилятора(в зависимости от модификации щита управления);
- электрический нагреватель 220 В.
- регулировка температуры приточного воздуха;
- защита от перегрева электрического нагревателя с помощью контроля состояния биметаллических термовыключателей, установленных в нагревателе;
- индикация загрязнения фильтра по дифференциальному датчику давления воздуха PS500(PS1500);
- управление электроприводом воздушной заслонки (питание 220 В,  возвратная пружина, либо управление "открыто/закрыто");
- отключение системы по сигналу пожарной сигнализации;
- индикация состояния системы.
